統勛教你1張圖看懂所有的萬向聯軸器配件

萬向聯軸器不僅是機械行業的一個重要部件，也是我們統勛傳動件產品里非常重要的一個大類，光是按照系列來分，1只手都數不過來，介于很多人記不住整體的結構，現在統勛就用1張圖片來教大家認識一下所有的萬向聯軸器配件。

2023-01-03 10:55:41上海統勛傳動機械有限公司

萬向聯軸器不僅是機械行業的一個重要部件，也是我們統勛傳動件產品里非常重要的一個大類，光是按照系列來分，1只手都數不過來，介于很多人記不住整體的結構，現在統勛就用1張圖片來教大家認識一下所有的萬向聯軸器配件。

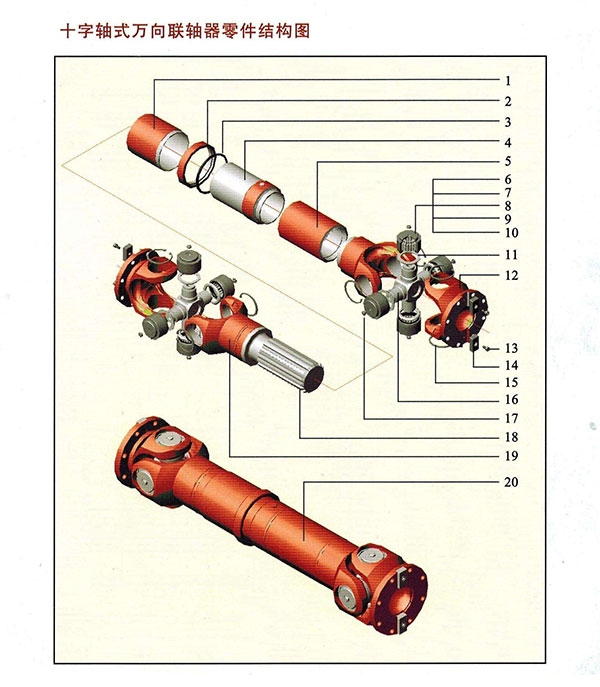

就拿十字軸式萬向聯軸器的圖片來剖析吧，認真數數的話，可以分成19個零件，具體分別是哪些，我們先看看他們的結構圖吧。

1、防火罩；2、密封套、3、防塵圈；4、花鍵套；5、接管；
6、軸承套；7、滾柱；8、蝶形彈簧；9、彈性擋圈；10、密封圈；
11、擋板；12、法蘭叉頭；13、螺釘；14、端面鍵；15、彈性擋圈；
16、十字軸；17、螺塞；18、花鍵軸；19、焊接叉頭；
這1張圖片里有19個萬向聯軸器配件，這也給機械行業技術人員安裝提出了較高的難度，也給生產萬向聯軸器廠家提出了較高的生產難度。大家如果安裝遇到問題，或者需要采購，可以聯系我們統勛。
